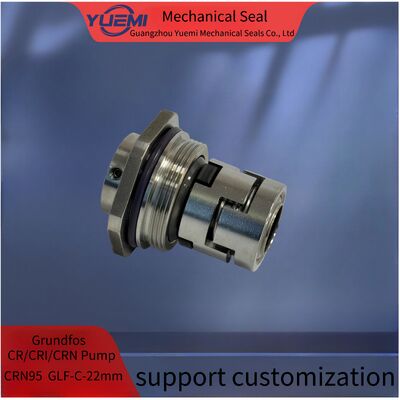

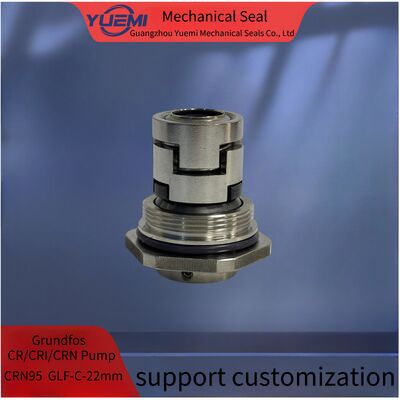

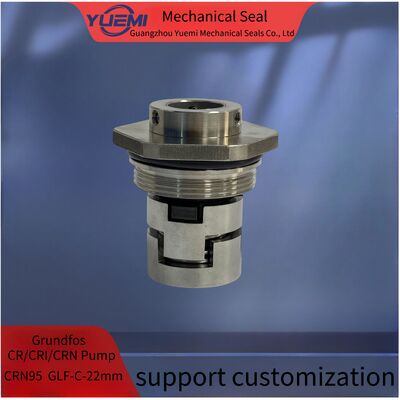

Sélection mécanique de la pompe à eau Grundfos

Pompes à eau Grundfos joints mécaniques CRN95 Cr CRI Crn en acier inoxydable GLF-C-22 Hqqe Hqqv

Chine HQQE joint mécanique pour pompe à eaux usées submersible

1. YUEMI GLFen plastique est pour la pompe CR

2Nos sceaux peuvent remplacer les sceaux d'origine.
3.Application: les joints sont principalement utilisés dans l'eau propre, les eaux usées, l'huile et autres fluides modérément corrosifs, etc.
Il est idéal avec une contre-pression élevée ou pulsante ou avec des fluides visqueux ou collants.

4.norme:les produits sont conformes aux normes Din24960,ISO3069,EN12576,API682
5Les produits OEM et personnalisés sont les bienvenus.
6Prix d'usine, haute qualité, livraison rapide et meilleur service.



Paramètres techniques

Matériaux

Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau

Nom de l'organisme:
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.

Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.

2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile

3Placez le joint de la cartouche dans la chambre de pompage, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure

B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.

Nom de l'organisme:
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
