Détails sur le produit:
|
| Traqueur: | YUEMI | Pompes: | POMPE DE GRUNDFOS |
|---|---|---|---|
| Fonction: | pour pompe, compresseur | Diamètre de l'arbre: | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
| Mettre en évidence: | SanLin étanchéité mécanique de base cr 10,GLF étanchéité mécanique Grundfos cr 10,SanLin 32 mm joints mécaniques |
||
Description du produit:
Remplacement de:

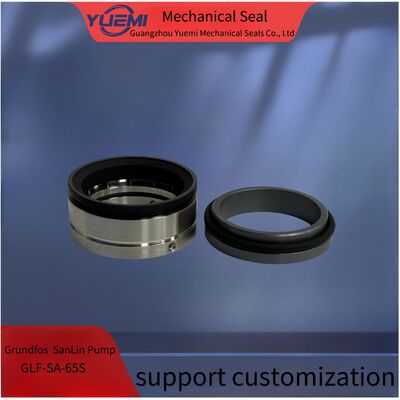

Convient pour les séries CR, CRN et CRI Sarlin Pompes
Le nombre d'étoiles est déterminé par le nombre d'étoiles.
GLF-SA-L: 32MM; 38MM; 50MM ; 65MM
|
Température
|
-30 à 200 °C
|
|
Pression
|
Jusqu'à 25 bar
|
|
Vitesse
|
Jusqu'à 20 m/s
|
|
Permis de mise en jeu/flottaison axiale
|
±0,1 mm
|
|
Taille
|
32 mm ; 38 mm; 50 mm; 65 mm |
|
Marque
|
JR
|
|
Le visage
|
SiC,CAR,TC
|
|
Siège
|
TC, SiC
|
|
Élastomère
|
Les produits de base doivent être présentés dans le cadre d'un processus de fabrication.
|
|
Le printemps
|
Pour les pièces détachées:
|
|
Pièces métalliques
|
Pour les pièces détachées:
|
Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.
2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile
3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
Nous aimerions coopérer sincèrement avec nos clients pour leur fournir des produits de haute qualité et nous croyons en l'établissement de relations de coopération durables qui sont la clé de notre succès.
