Détails sur le produit:
|
| Traqueur: | YUEMI | Fonction: | Pompes à CM |
|---|---|---|---|
| Diamètre de l'arbre: | CM-16 mm | Mots clés: | Sceau de pompe GLF |
| Mettre en évidence: | Sceaux mécaniques Grundfos de 16 mm,Étanchéité mécanique centrifuge de 16 mm,Sceaux de l'arbre de la pompe centrifugeuse Grundfos |
||

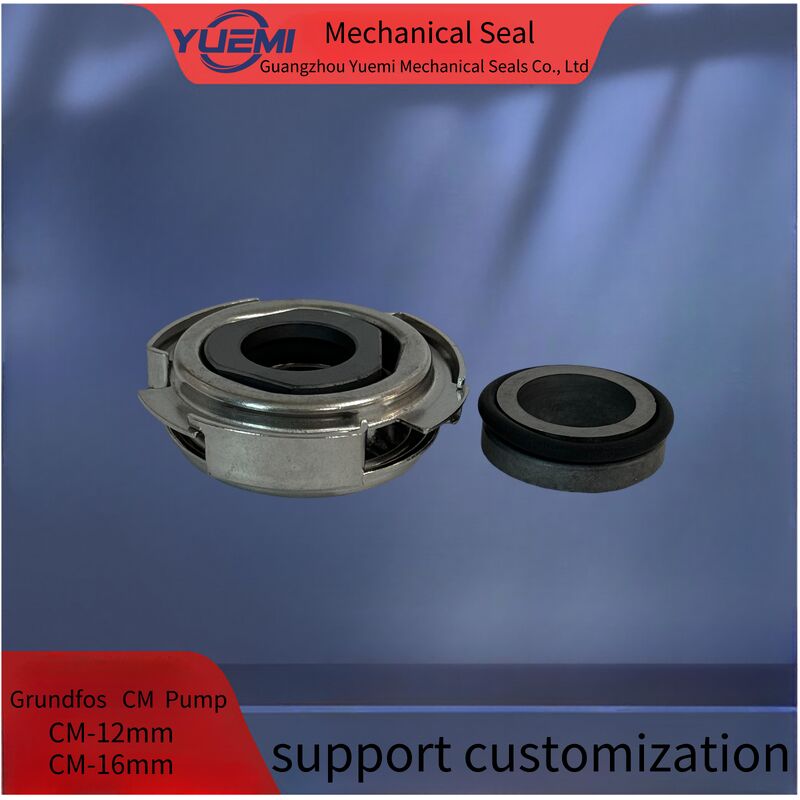

Type:Suit pour les pompes de la série CM de Grundfos
Remplacement: AES SOS
Température: -20°C à +180°C
Pression: ≤ 1,2 MPa
Vitesse: ≤ 10 m/s
Matériau: A.B, Q1, Q2, P, E, V, F, G
Ce sceau a deux types de stationnaire, l'un est rond, c'est GR-G11
L'autre est elliptique, c'est GR-G11-E
|
P (mm) |
D1 | D3 | T |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27.0 | 48 | 23.6 |
| Vêtement pour pompes de la série CM de Grundfoss,Remplacement:AES SOS | |
| Température: de 20 à 200 °C, selon l'élastomère Pression:jusqu'à 25 bar Vitesse:jusqu'à 20 m/s Taille de l'arbre: 12 mm.16 mm |
Matériau: Faces: carbone, SiC, TC Siège: SIC, TC O-Rings:NBR, EPDM, Fkm, Aflas, Kalrez, Chemraz, etc. Ils peuvent être utilisés pour les produits de base. Le ressort: SS304, SS316 Pièces métalliques: SS304, SS316 |
| Ce sceau a deux types de stationnaire, l'un est rond, il est GR-G11, un autre est elliptique, il est GR-G11-E. Taille de l'arbre 12 mm Cartouche joint mécanique pour pompe horizontale CM1 CM3 CM5 Taille de l'arbre 16 mm Cartouche joint mécanique pour pompe horizontale CM10 CM15 CM25 pompe pour remplacer AES SOS Glf cartouche joint mécanique pour pompe Arie-Aqqe CM 12 CM 16 pour GrundfosS CM CME CMV pompe CM1 CM3 CM5 Pompes Grundfoss: JP Ch8 Ch12 CRK (I) 2 CRK (I) 4 SPK1 SPK2 SPK4 SPK8 Cr2 Cr4 AQQE AQQV 96932392 |
|
Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.
2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile
3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
