Détails sur le produit:
|
| Utilisation: | Pompes et compresseurs | Séchage secondaire: | PTEF CAR CE |
|---|---|---|---|
| Standard ou non-standard: | Sceaux standard | Spécification: | comme exigence |
| Mettre en évidence: | Sceaux mécaniques de pompe à eau en fluoroplastique,WB2 Sélection mécanique de pompe à eau,Sceaux de poussée en PTFE |
||
Je suis désolée.
| D1 (mm) | Taille | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| Conditions de fonctionnement: | |
| Température: | - 20 ans.oCà + 120oC |
| Précipitation: | ≤ 0,5 MPa |
| Vitesse: | ≤ 10 m/s |
| Matériaux: | |
| Anneaux stationnaires: | Q2, V2 |
| Rings rotatifs: | Teflo, Q2 |
| Sceau secondaire: | Le téflo |
| Pièces à ressorts et pièces métalliques: | F, G |
| Applications: | Acide sulfurique, acide hydrocarboné, acide phosphorique, acide acétique et acide nitrique à des degrés divers, etc. |

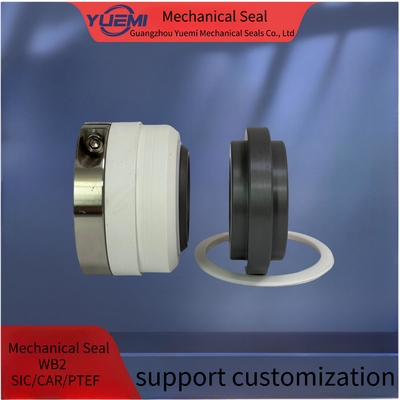

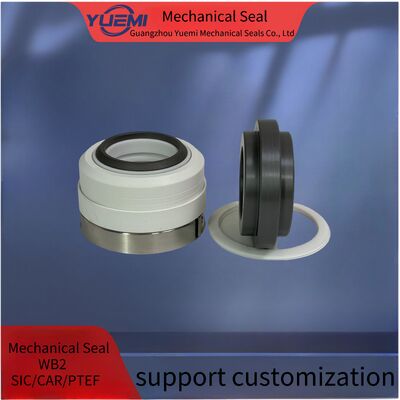

Sceaux en PTFE 10t John Crane Sceaux mécaniques pour pompe à eau miniélectrique
YUEMI WB2 est identique à John Crane 10tmechanica mer
Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.
2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile
3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
