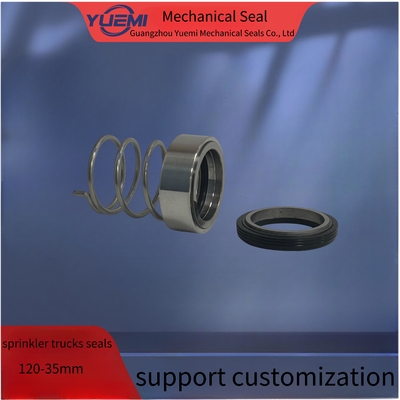

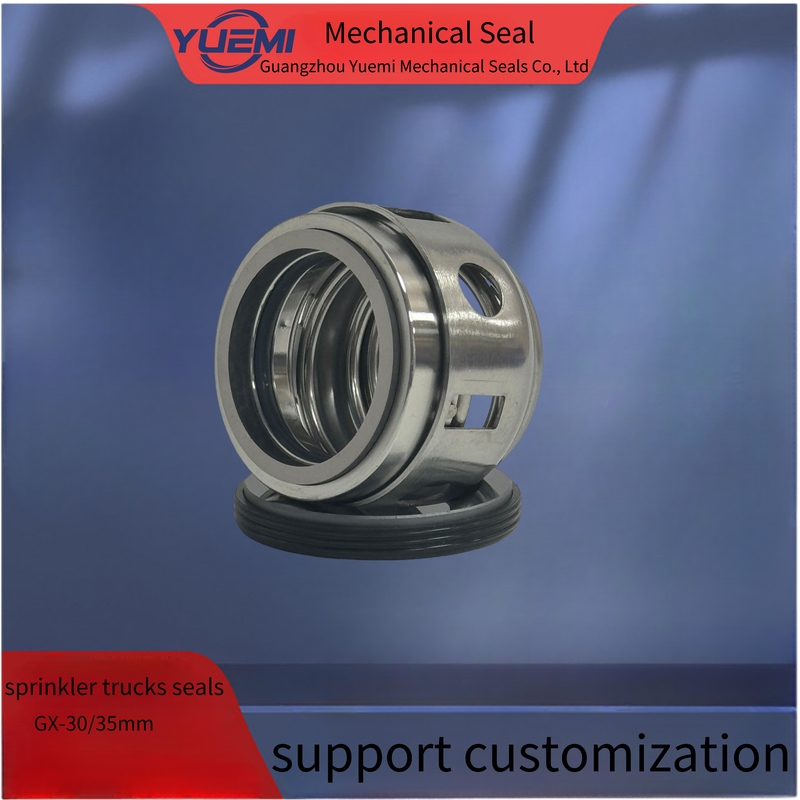

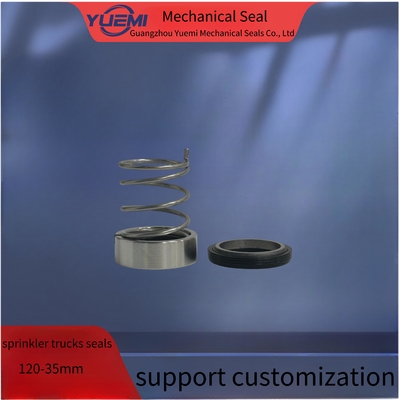

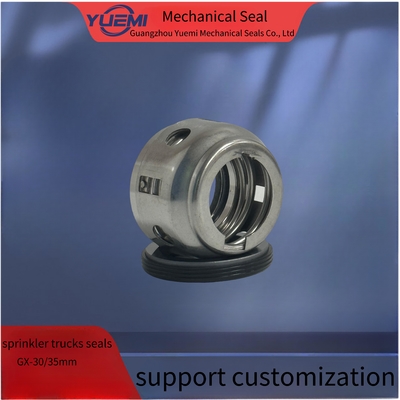

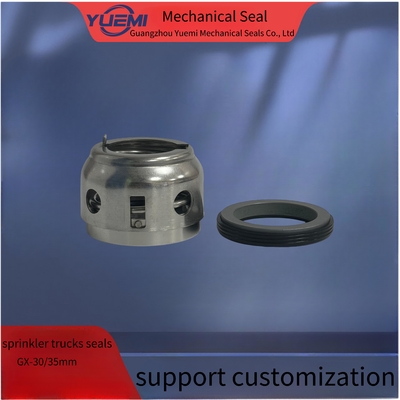

Camions de pulvérisation à aspiration automatique joints mécaniques GX-30/35mm 120-35mm

Convient pour l'étanchéité mécanique de la pompe à eau du camion d'arrosage Hangzhou Weilong

Caractéristiques de base

• Structure: seule extrémité
• Pression: moyenne
• Vitesse: à grande vitesse
• Température: température élevée
• Performance: usure et corrosion
• Norme: GB6556
• Numéro de modèle: GX
• Équilibre: déséquilibré
• Spécification: Diamètre intérieur: de 30 mm à 90 mm

Description détaillée du produit

YUEMI GX GB Standard Grand joint mécanique à ressort unique pour pompes industrielles

Caractéristiques structurelles:Standard britannique, ressort simple et grand, joint de composant simple.

Normes industrielles:Le nombre d'unités

Applications: Le produit est fabriqué à partir d'un matériau chimique.largement utilisés dans différents types de pompes industrielles, de pompes chimiques et de pompes à eau..

Paramètres de fonctionnement:

• Pression: 0 à 1 MPa
• Température: - 40 ~ 2000 oC
• Vitesse linéaire: 3000 tours/min ou moins

Matériaux:

• Rings rotatifs: SiC/TC/carbone
• Rings stationnaires: carbone/SiC/TC
• Élastomères: EPDM/Fkm/PTFE
• Les ressorts: SS304/SS316
• Parties métalliques: SS304/SS316

Moyens:l'huile, l'eau, les acides amorphistes, les alcalis et les solvants organiques.

Personnalisation:Des changements de matériaux pour obtenir d'autres paramètres de fonctionnement sont possibles.

Paramètres techniques

Matériaux

Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.

2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile

3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
