Détails sur le produit:
|
| La structure: | ressort conique | Diamètre de l'arbre: | 10 mm à 40 mm |
|---|---|---|---|
| Remplacement: | Type de remplacement de la série Bt-Fn | Le soutien: | Produit d'origine |
| Mettre en évidence: | Sceaux mécaniques de la série 40 mm,Sceaux mécaniques à anneaux O,Sceaux mécaniques Bt-Ar |
||
Je suis désolée.
les joints de stock prêts pour une livraison rapide
Fournit une excellente qualité à un prix compétitif
Tableau d'appariement des modèles de pompes à eau
| Modèle | d1 ((mm) | d, | p | 11 | 13 |
|
155 à 10 155-11 155-12 155-13 15 à 14 155 à 15 15 à 16 15 à 17 155 à 18 155 à 19 155 à 20 15 à 21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Soulages et autres pièces ((SUS304/SUS316)
| Modèle | d1 ((mm) | d3 | d: | 11 | b |
|
15 à 22 15 à 23 15 à 24 155 à 25 15 à 28 15 à 29 155 à 30 15 à 32 15 à 33 15 à 35 15 à 38 155 à 40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |

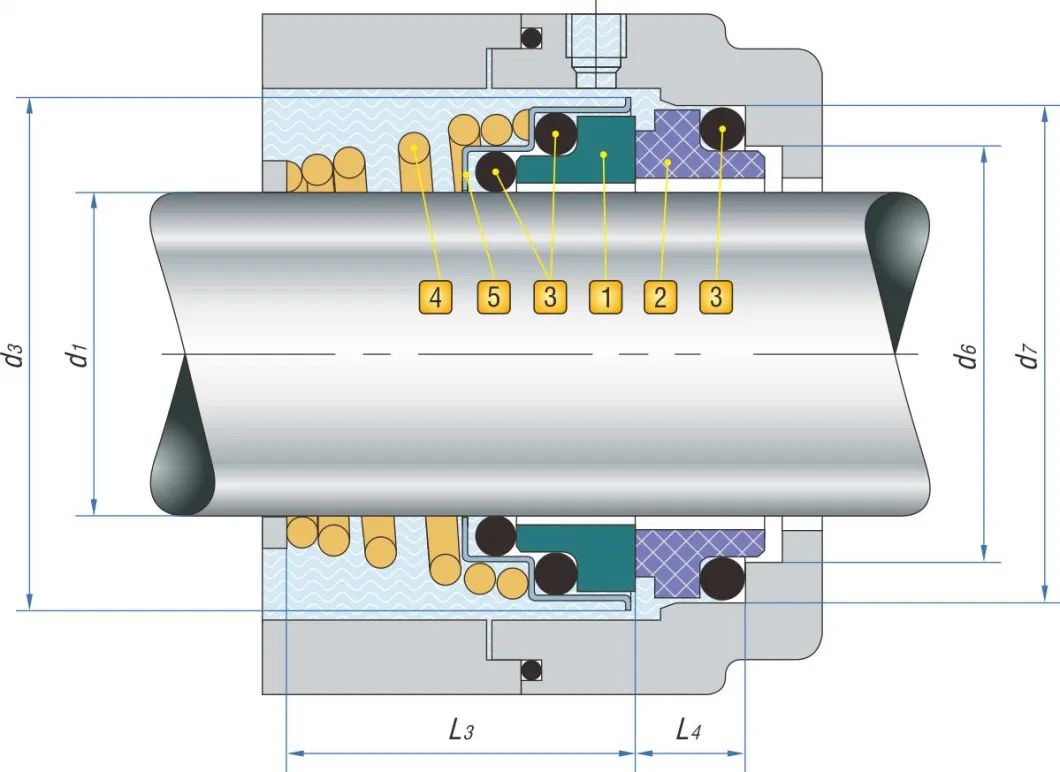

joints mécaniques de type YM155 à ressort conique et à pression à anneaux O, les pièces métalliques produites par Stamping.prix compétitif et une large gamme d'applications ont fait du YM155 un joint de production en série.
Paramètres techniques
| Température | -30°C à +200°C |
| la pression | ≤ 1,2 Mp a |
| Vitesse | ≤ 10 m/s |
| Moyenne | les eaux usées |
Matériaux
| Anneaux rotatifs | SIC CAR |
| Anneaux stationnaires |
SIC CAR |
| Le printemps | Le produit doit être présenté sous la forme suivante: |
| Siège fixe | Le produit doit être présenté sous la forme suivante: |
| Sceau secondaire |
Les données sont fournies par les autorités compétentes de l'État membre. |
| Porteur d'anneau rotatif | Le produit doit être présenté sous la forme suivante: |
Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.
2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile
3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
