Détails sur le produit:
|
| Traqueur: | YUEMI | Pompes: | bouteilles émulsifiantes et bouteilles de remuage cosmétiques |
|---|---|---|---|

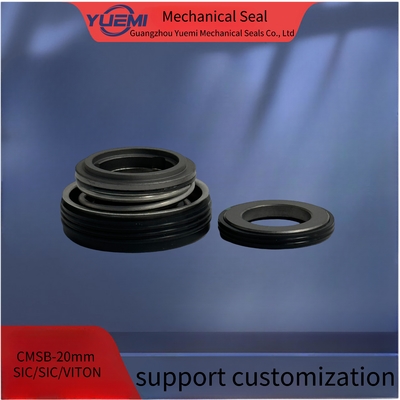

| Taille de l'arbre: | Normal | Modèle N°.: | CM SB-20 mm |
| Séchage secondaire: | FKM SIC SIC | Le style: | Sceaux mécaniques |
| Mettre en évidence: | Sélection mécanique de la pompe à eau de 20 mm |
||
| Modèle | D2 | D3 | D7 | L1 | L3 | L4 |
| SB-10 | 11.0 | 27.0 | 23.0 | 10.5 | 7.5 | 4.0 |
| Le projet de loi | 14.0 | 32.0 | 25.0 | 10.2 | 9.0 | 5.0 |
| SB-16 | 18.0 | 41.0 | 31.0 | 11.8 | 10.0 | 5.0 |
| SB-16A | 18.0 | 41.0 | 35.0 | 16.5 | 9.5 | 9.0 |
| SB-17 | 18.5 | 35.0 | 30.0 | 16.0 | 9.5 | 9.0 |
| SB-20 | 21.0 | 45.0 | 35.0 | Le 11/16.3 | 11.5 | 5 sur 10.3 |
| SB-25 | 26.4 | 52.0 | 41.3 | 19.0 | 12.0 | 11.0 |
| SB-30 | 31.0 | 58.0 | 48.0 | 16.5 | 12.5 | 8.5 |
| Sceaux mécaniques à anneaux O | |
|
Température: -30 °C à 200 °C, selon l'élastomère
Pression: jusqu'à 5 bar Vitesse: jusqu'à 15 m/s La valeur de l'écartement entre le niveau d'écoulement et le niveau d'écoulement est calculée à partir de l'écartement entre le niveau d'écoulement et le niveau d'écoulement de l'appareil. Taille: de 10 à 30 mm |
Rings fixes: plastique au carbone, au carbone, en céramique Rings rotatifs: céramique, carbure de silicium Secondaire: NBR/EPDM/FKM |
Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.
2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile
3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
