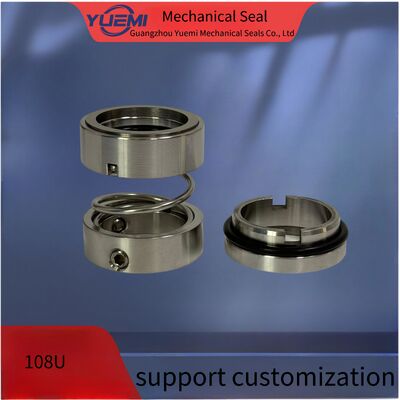

108U SIC Joints mécaniques d'arbre Carbure de tungstène Pompes OEM Joints mécaniques

Le type 108 est le type intégré et déséquilibré.

La série est une pompe anti-corrosion typique avec un seul ressort et un joint mécanique non-éguililbrium.il peut adopter divers matériaux et combinaisons de terminaisons pour répondre à la demande de conditions de fonctionnement à forte causticité.

Limites de fonctionnement:
Pression: 0 à 0,8 MPa,Température: -10°C à 150°C,Vite linéaire: 3000 r/min,Médium: acide sulfurique,Base concentrée

Combinaison de matériaux:
céramique-graphite
Carbure cimenté -carbure cimenté
carbure-graphite cimentéW-W
composant: acier inoxydable 304 ou 316L

Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau

Note: le numéro de série
Pendant l'installation, n'effleurez pas ou n'abîmez pas l'anneau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.

2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile

3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.

Nous aimerions coopérer sincèrement avec nos clients pour leur fournir des produits de haute qualité et nous croyons en l'établissement de relations de coopération durables qui sont la clé de notre succès.

1- Qui sommes-nous?
Nous sommes basés à Guangdongsheng, en Chine, à partir de 2014, nous vendons à l'Europe occidentale ((30.00%), Amérique du Nord ((30.00%), Asie du Sud-Est ((20.00%), Amérique du Sud ((10.00%), Moyen-Orient ((10.00%).
2Comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;
3- Que pouvez-vous acheter chez nous?
Étanches mécaniques pour pompes de différentes marques mondialement connues
4Pourquoi acheter chez nous et pas chez d'autres fournisseurs?
Nous sommes un fabricant avec 15 ans d'expérience dans le secteur.
5Quels services pouvons-nous fournir?
Conditions de livraison acceptées: FOB, CIF, EXW, DDP, livraison express;
La monnaie de paiement acceptée: USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Type de paiement accepté: T/T, L/C, MoneyGram, Western Union, espèces;
Langue parlée: anglais,chinois,espagnol,français,russe,italien K
