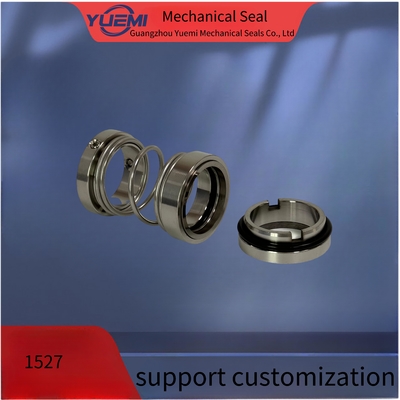

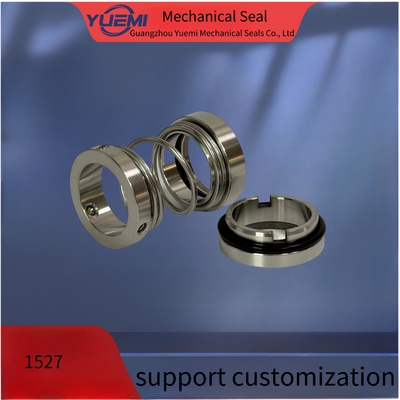

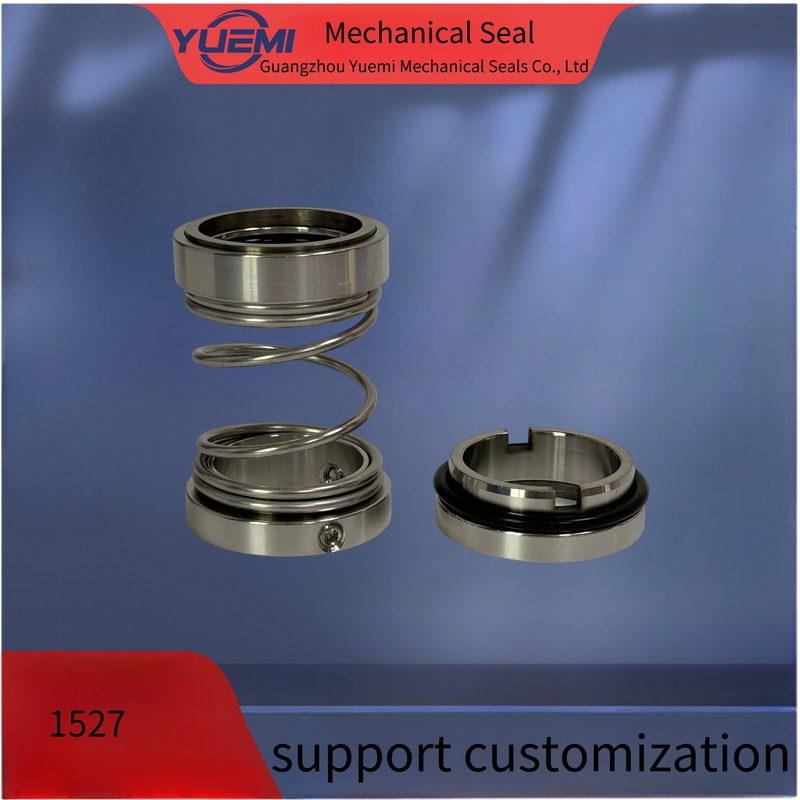

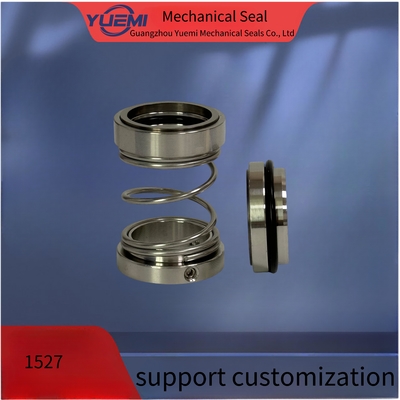

Pompes chimiques non équilibrées, pompes à joints mécaniques 1527

Série YM1527, entraîné par ressort, en fonction de la direction de rotation de l'arbre, il peut fonctionner soit dans le sens des aiguilles d'une montre, soit dans le sens inverse.Offrant différents anneaux rotatifs différents et matériau d'étanchéité auxiliaire afin de répondre à différentes conditions d'utilisation. largement utilisés dans l'industrie maritime, textile, de la pâte et du papier, des compresseurs de réfrigération, du traitement des eaux usées.

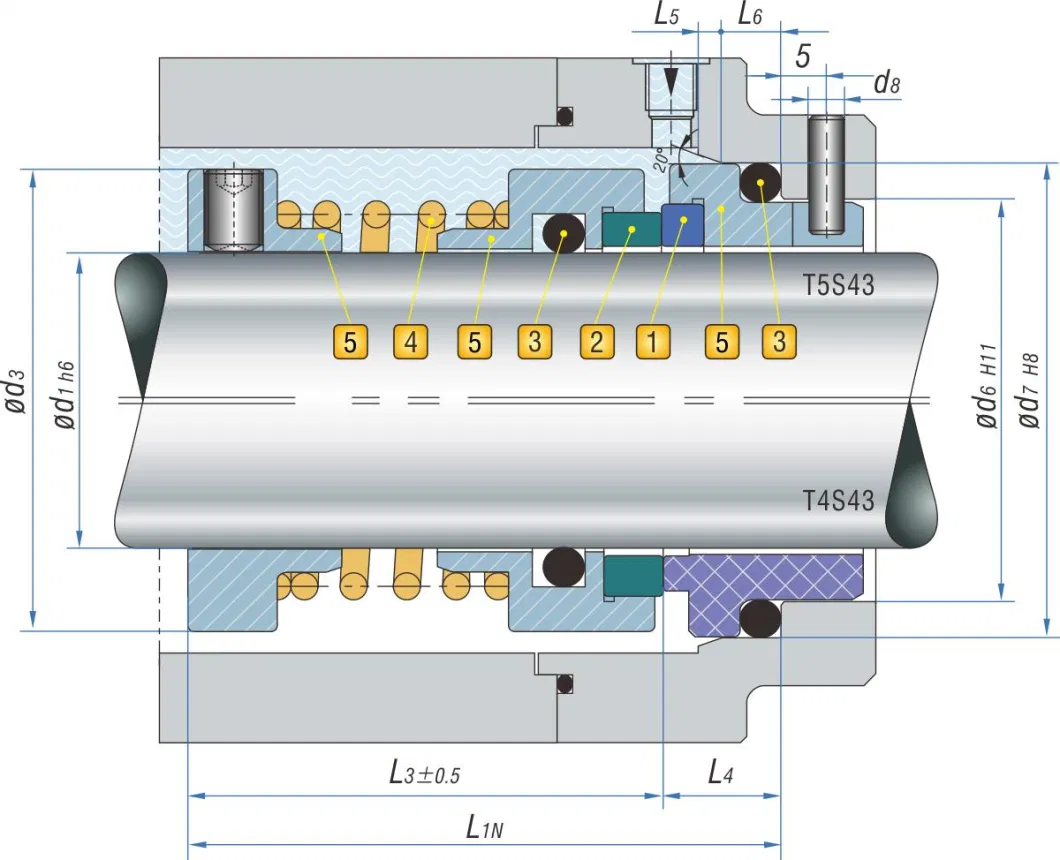

1La face tournante.

Réaction liée Sic RBSlC

SSlC au carbure de silicium sintré

Carbure de tungstène.Liant au nitrate

2. siège fixe

Graphite de carbone, imprégnée de résine

Graphite de carbone, impregnement d'antimonium

Réaction liée Sic RBSlC

SSlC au carbure de silicium sintré

Carbure de tungstène.Liant au nitrate

3.Sceau auxiliaire

Élastomères à anneau 0

FKM

Le PDEP

Tétrafluuroéthylène-propylène caoutchouc FEPM

4Le printemps.Parties métalliques

Acier au GrNi (304)Le secteur privé

Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.

2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile

3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
