Détails sur le produit:
|

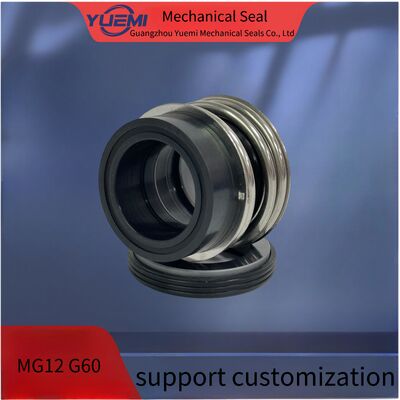

| Traqueur: | YUEMI | Fonction: | Sceaux mécaniques en caoutchouc pour pompe à eau |
|---|---|---|---|
| Utilisation: | Sceaux mécaniques déséquilibrés | Diamètre de l'arbre: | MG12 G60 |
| Séchage secondaire: | Le système de contrôle de l'équipement doit être conforme à l'annexe I. | Mots clés: | Durable |
| Mettre en évidence: | Sceaux de pompe centrifugeuse MG12,Étanches de pompe centrifugeuse Borgmann G60,MG12 joint mécanique métallique |
||
| d1 | d3 | d7 | d8 | d7-1 | L3 | L2 | Le 1 | L4 | 15 MG1 | L6 MG1S20 | L7 MG12 | L8 MG13 |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
Pompes:Tous les types d'équipements rotatifs,comme les pompes centrifuges,agitateurs,pour la plupart des tâches chimiques générales et légères,tout où un joint secondaire élastomère peut être utilisé.
Température: -30°C à 200°C
Pression: ≤ 1,2 MPa
Vitesse: ≤ 12 m/s
Caractéristiques de conception:
Conception de joints d'étanchéité de soufflets élastomères, y compris
types d'anneaux statiques conformes à la norme DIN24960 et
ISO3069, combiné avec G60, G50, G6, G4, G9, G606, etc.
Conditions de travail
Moyens: Tous les types d'équipements rotatifs, tels que les centrifugeuses
pompes,agitateurs,pour la plupart des tâches chimiques générales et légères,
Où qu' on puisse utiliser un scellé secondaire en élastomère.
Température: -30°C à 200°C
Précipitation: ≤ 1,2 MPa
Velocité: ≤ 12 m/sec
Matériaux combinés
Rings stationnaires (céramique / Sic / TC)
Rings rotatifs (carbone / sic / TC)
Sélection des produits à base d'alcool et d'alcool
Pièces à ressorts et perforées (acier)
Préparation:
1Le diamètre extérieur de l'arbre est compris dans la tolérance +-0,05 mm
2. Expiration de l'arbre < 0,1 mm
3. Flottaison à l'extrémité de l'arbre < 0,13 mm
4, pas de bords tranchants sur l' arbre au-dessus de l' anneau
Note: le numéro de série
Pendant l'installation, ne rayer ni endommager l'anneau. Si quelque chose est endommagé, s'il vous plaît contactez-nous pour en remplacer un nouveau.
Installation dans les structures:
1. L'ensemble complet du joint de cartouche est nettoyé et passé exactement l'examen de fuite avant la vente.Pour éviter les dommages, ne pas démonter et nettoyer à nouveau les pièces avant la fixation.
2 La distance de montage entre l'étanchéité et l'arbre est de dl h6 0.8Le diamètre extérieur de l'arbre à la position de vis doit être de 0,2 mm de plus,résistant au surtensionnement de la vis.Lubrifier l'arbre avec de l'huile
3Placez le joint de la cartouche dans la chambre de la pompe, puis:
R: Four bolts de vis plus serrés des brides, assurant le moyen conduisant dans le trou "G" en position supérieure
B: Resserrer les quatre vis et positionner le manche de l'arbre sur l'arbre.
C: Retirez quatre plaques de calibre. Veuillez les conserver et les utiliser pour les installations futures et
On le démonte.
D: Connectez le conduit à plomb moyen avec le trou "G" afin d'éliminer la chaleur de friction et
en rinçant la chambre d'étanchéité lorsque la pompe est en marche.
Note: le numéro de série
Pour terminer l'installation, il a tourné l'arbre à la main pour vérifier la rotation et s'il n'a pas pu tourner en douceur, le joint a été mal installé.
