Détails sur le produit:
|
| Sceau de la pompe Franklin: | Sceaux moteur | Le type: | Une seule ressort, plusieurs ressorts |
|---|---|---|---|
| Le mot clé: | Sceaux mécaniques | Produit d'origine: | le souper |
| Anneau stationnaire: | Tc, carbure de silicium | Pour: | Sceau automobile |
| Anneau rotatoire: | Carbone, carbure de silicium, Tc | ||
| Mettre en évidence: | M74 Sceaux de pompe chimique,M74D Sceau de pompe chimique,Sceaux de pompe chimique à ressort unique |
||
Pour les puits simples
Doubles joints
Non équilibré
Résistant à la compression
Indépendant de la direction de rotation
Concept de joint basé sur la gamme M7
Variante avec vis de pompage disponible (M74F-D)

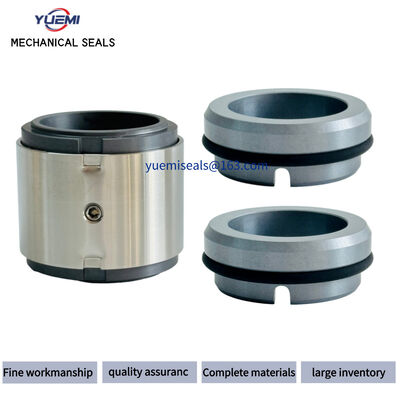

Notre modèle de joint mécanique M74D peut remplacer le BG M74D, largement utilisé pour les pompes industrielles.
La combinaison normale de matériaux est constituée de SIC/RESIN CARBON/NBR/SS304,sic/sic/nbr/ss304,tc/tc/nbr/ss316, etc.
Nous pouvons également apporter des modifications selon les besoins des clients ou concevoir un nouveau type de joint mécanique pour répondre à leurs besoins.
| Série mécanique O-Ring Conditions de fonctionnement: Température: -20 °C + 180 °C Pression: ≤ 2,5 MPa Vitesse: ≤ 15 m/s Type de siège: Standard: YMG92 Alternative: YMG9, YMG4, YMG6 |
Matériaux: Pour les véhicules à moteur électrique, la valeur maximale de la valeur de l'indicateur de freinage doit être égale ou supérieure à: Rings rotatifs:B,A,Q1,Q2,U2 Sélection de la marque: Parties en ressorts et en métal: F, G, M |
| 1Applications:Applications:Eau propre,eaux usées,huile et autres fluides modérément corrosifs. | |
| taille du joint d(mm) |
d3 | d6 | d7 | d8 | Le 1 | L3 | - 8 | - 9 | Mx |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | M6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | M8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | M8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
